型號：LSQ-S2開閉式液壓快速接頭

產品詳情

描述：

LSQ-S2開閉式液壓快速接頭（碳鋼）

應用：松喬LSQ-S2接頭使用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而且希望不出現流體損耗。LSQ-S2接頭廣泛應用于各種工業(yè)所需的連接，主要用于建筑設備、森林設備、農業(yè)機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。

技術規(guī)范：

規(guī)格(英寸)	1/8	1/4	3/8	1/2	3/4	1
額定壓力(PSI)	5000	5000	4000	4000	3000	3000
額定流量(GPM)	1	3	6	12	28	50
溫度范圍(標準密封圈)	-20℃至+120℃
標準密封圈材料	丁腈橡膠NBR

LSQ-S2系列接頭具有以下特征：
1、接頭斷開時，閥芯自動閉合，防止泄漏。
2、接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。
3、關鍵部件經過感應淬火，所以耐用性好。
4、可靠的球機構將相匹配的兩半部分結合在一起。
5、母插座和公插頭采用實心的棒料精密制造。
6、本接頭符合ISO7241-B標準。
7、并與下列產品互換：美國派克(PARKER)60系列、意大利快事達(FASTER)HNV系列、美國愛力克(AEROQUIP)FD45系列、美國漢森(HANSEN)HK系列。

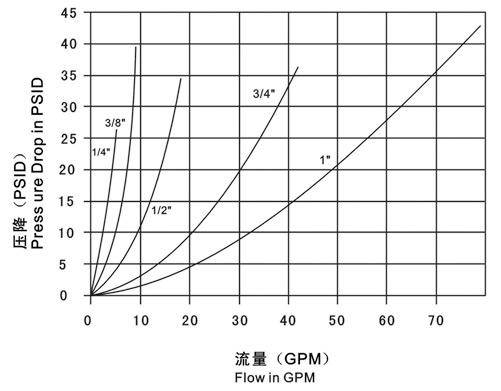

性能：測試液體油-200SUS，1GPM=3.78L/Min,1PSID=0.0069MPa.

LSQ-S2系列(1/4",3/8",1/2",3/4",1")

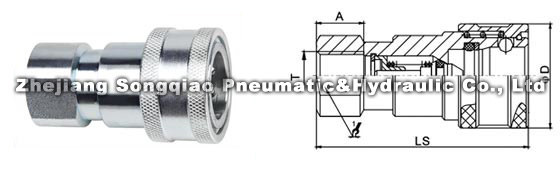

母插座

ISO	PARTNO.	LS	￠D	HEX1	A	T
5	LSQ-S2-01SF	48	24	17	9.5	G1/8 NPT1/8
6.3	LSQ-S2-02SF	58	28.5	19	13	G1/4 NPT1/4
10	LSQ-S2-03SF	65	35	24	13	G3/8 NPT3/8
12.5	LSQ-S2-04SF	74	44.5	28.5	20.5	G1/2 NPT1/2
20	LSQ-S2-06SF	92	54	36	22	G3/4 NPT3/4
25	LSQ-S2-08SF	103	63.5	41	23	G1 NPT1

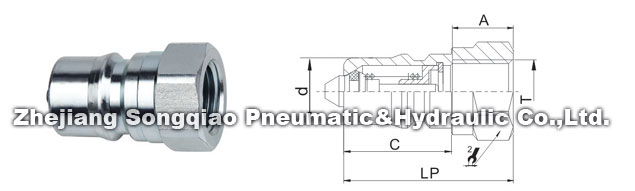

公插頭

ISO	PARTNO.	LP	d	C	HEX2	A	T
5	LSQ-S2-01PF	29	10.8	19	14	9.5	G1/8 NPT1/8
6.3	LSQ-S2-02PF	36	14.2	22.8	19	13	G1/4 NPT1/4
10	LSQ-S2-03PF	40	19	25	24	13	G3/8 NPT3/8
12.5	LSQ-S2-04PF	46.5	23.5	28	28.5	20.5	G1/2 NPT1/2
20	LSQ-S2-06PF	56	31.5	36	36	22	G3/4 NPT3/4
25	LSQ-S2-08PF	63	37.8	45	41	23	G1 NPT1

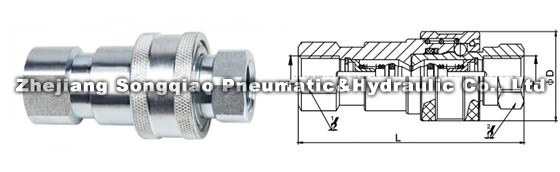

連接裝配器

ISO	PARTNO.	LS	￠D	HEX1	HEX2	T
5	LSQ-S2-01	58.8	24	17	14	G1/8 NPT1/8
6.3	LSQ-S2-02	72	28.5	19	19	G1/4 NPT1/4
10	LSQ-S2-03	80.5	35	24	24	G3/8 NPT3/8
12.5	LSQ-S2-04	93.5	44.5	28.5	28.5	G1/2 NPT1/2
20	LSQ-S2-06	112.5	54	36	36	G3/4 NPT3/4
25	LSQ-S2-08	126.5	63.5	41	41	G1 NPT1
